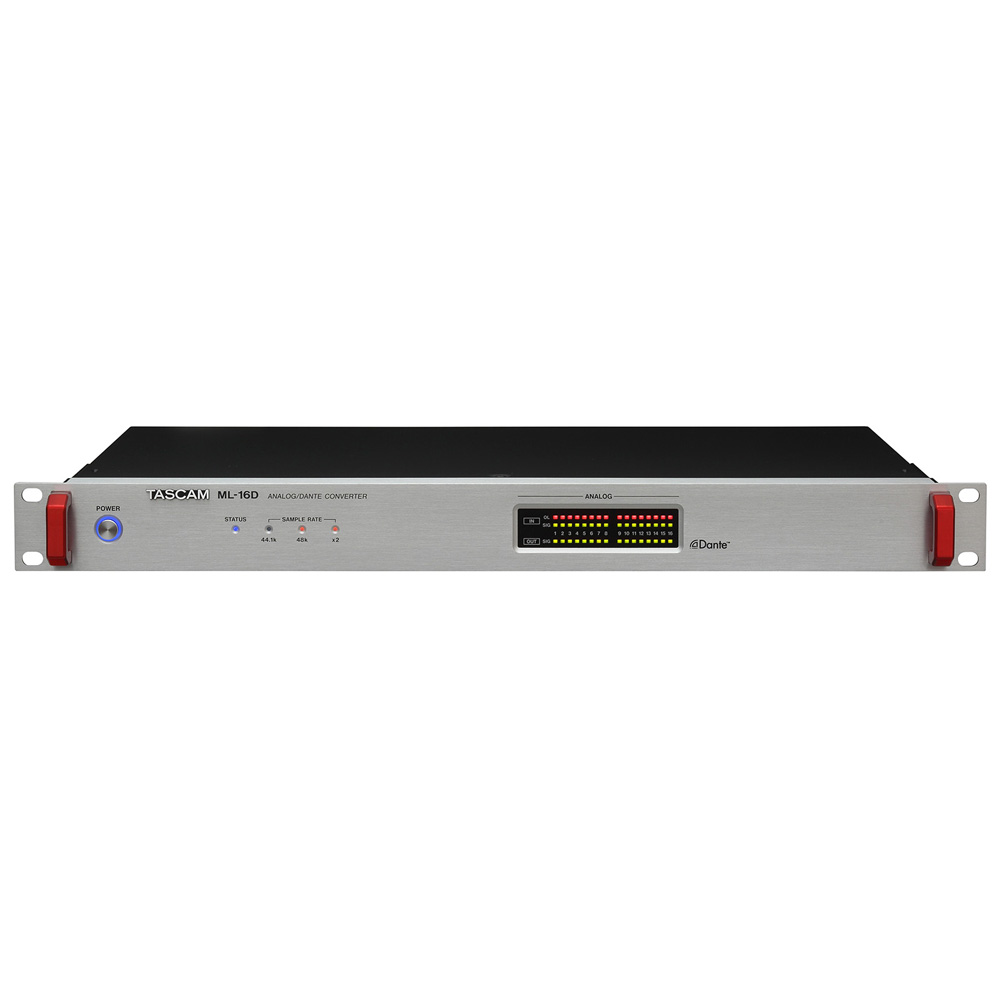

TASCAM ML-16D 1Uラックマウント 16ch アナログ Dante コンバーター

『ML-16D』は、1Uのコンパクトなサイズで16チャンネル アナログライン入力/出力信号をDanteに変換するコンバーターです。Danteはリダンダント（Primary/Secondary）にも対応。アナログライン入出力はD-sub端子を標準装備。

【SMPTE ST 2110-30に対応】
Danteモジュールファームウェア V1.2.0.0 にて、SMPTE ST 2110-30に対応しました。PCMデジタルオーディオのIP伝送による、放送システムの構築が可能です。

※SMPTE ST 2110-30の運用にあたっては、Audinate社が提供するネットワーク管理ソフトウェアDante Domain Manager（DDM）v1.1以上が必要です。
DDMの詳細については、Audinate社ウェブサイトをご覧ください。

【SMTPE ST 2110について】
SMPTE ST 2110とはSMPTE（米国映画テレビ技術者協会）が定めるビデオ・オーディオのIPネットワーク規格です。ビデオ信号、オーディオ信号、アンシラリー信号を別々にエンベデットし送信するよう策定され、編集したいパケットデータのみのディエンベデットが可能になり、各機器のディエンベデット処理負荷やネットワーク負荷が軽減されます。ST-2110-30ではPCMデジタルオーディオのIP伝送を実現し、PTP（Precision Time Protocol）：IEEE1588-2008による高精度同期や低レイテンシーでの送信が可能。次世代の放送システムにおいて、ネットワーク標準プロトコルになることが期待されています。

【Danteについて】
Danteとは、Audinate社が開発した伝送プロトコルです。ギガビットイーサネット規格に基づいたネットワークにおいて、多チャンネル伝送(512ch IN/512ch OUT)や高精度でのクロック同期などを可能としています。
Danteの詳細については、Audinate社ウェブサイトをご覧ください。

【ネットワークオーディオプロトコル Danteを採用し、安定性が高くフレキシブルなシステムの構築が可能】

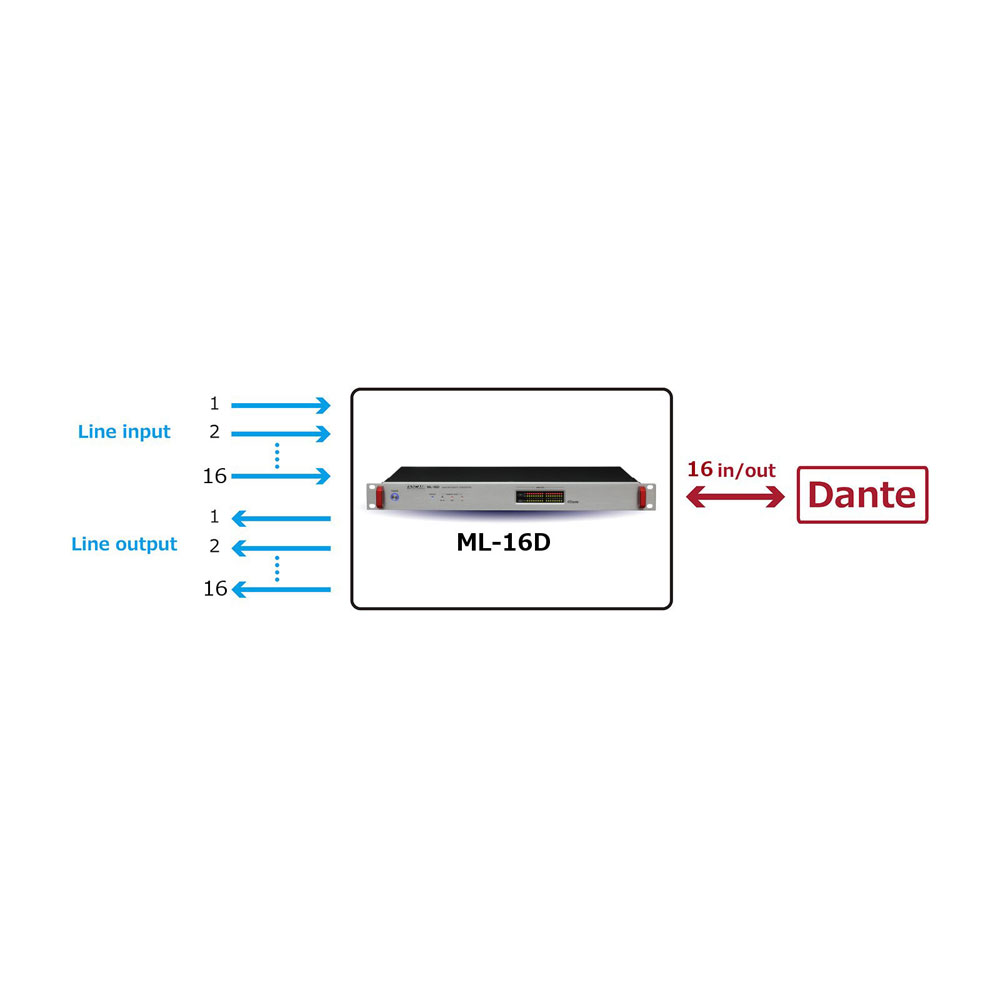

『ML-16D』は、最大16チャンネルのアナログライン入力および出力信号をDanteに変換することが可能です。

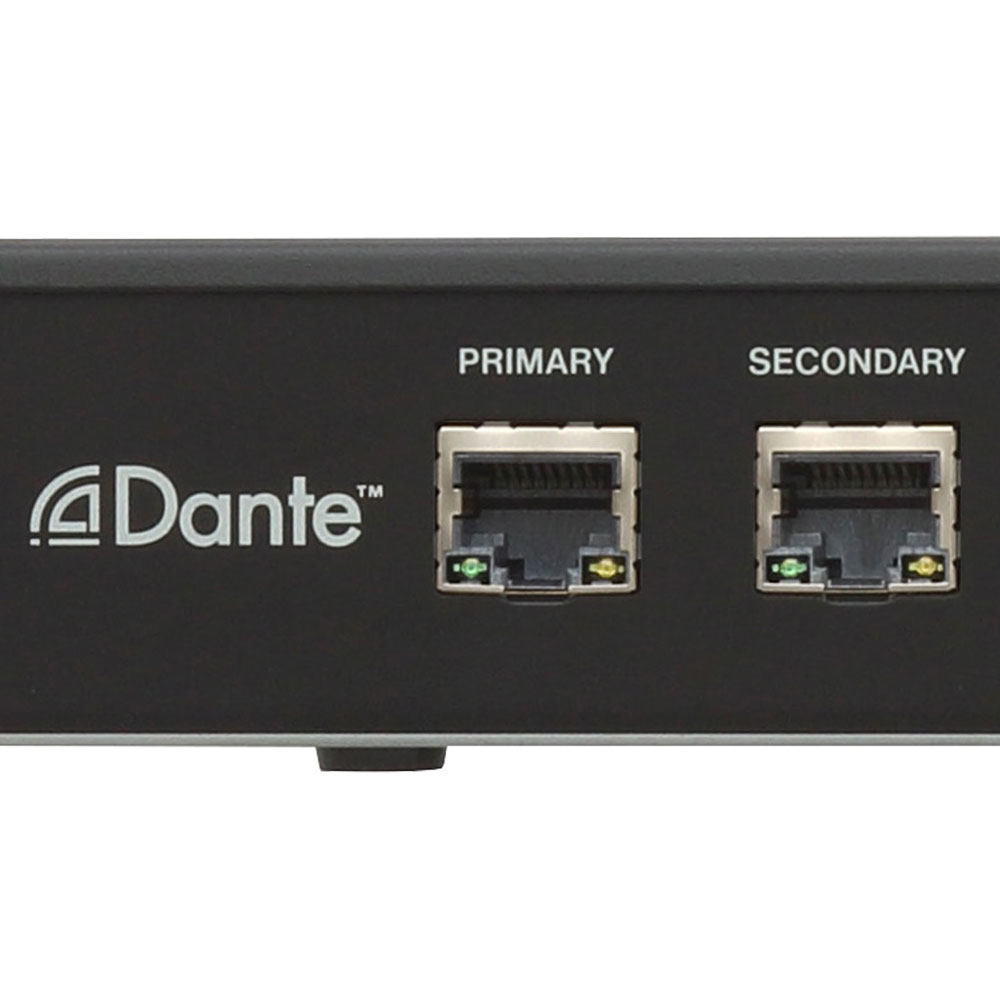

【リダンダント対応Danteインターフェース（Primary/Secondary)】
Primary/Secondary端子を装備し、ネットワークを2重化したリダンダントシステムの構築が可能です。メイン回線のPrimaryネットワーク経路に障害が起きても、自動的に予備のSecondaryネットワーク経路に切り換わります。またネットワークの切り替わりの際でも音切れやノイズが一切発生しない安全性の高いシステムの構築が可能です。

【接続されたDante対応機器への自由なルーティングが可能】
『ML-16D』は、Dante Controllerを使用して本体の設定および他のDante対応機器への接続を行います。Dante Controllerでは他のDante機器への自由なルーティング設定も可能です。

※Dante ControllerはAudinate社から公開されているフリーソフトです。

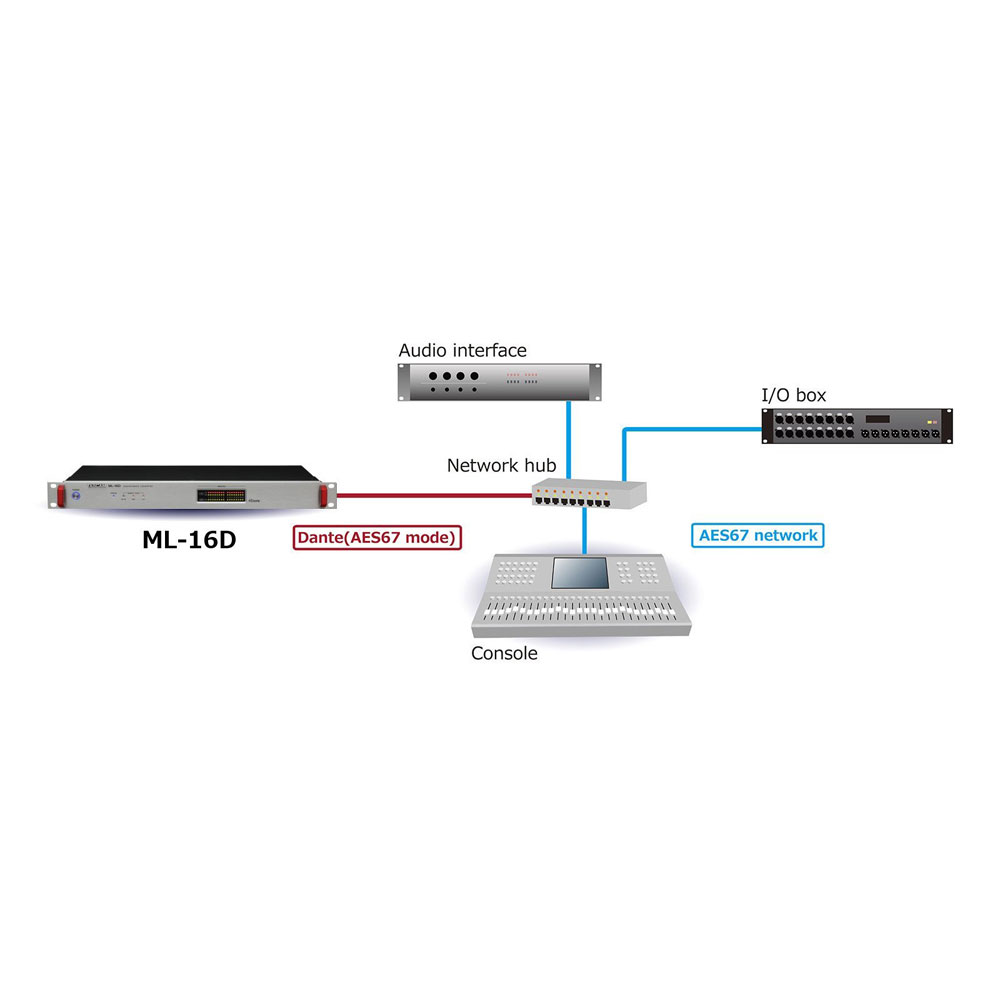

【AES67やRavennaシステムとの相互接続も可能】
DanteはAES67に対応しており、AES67のシステムおよびRavennaなどAES67と互換性のあるプロトコルとのオーディオ接続が可能です。

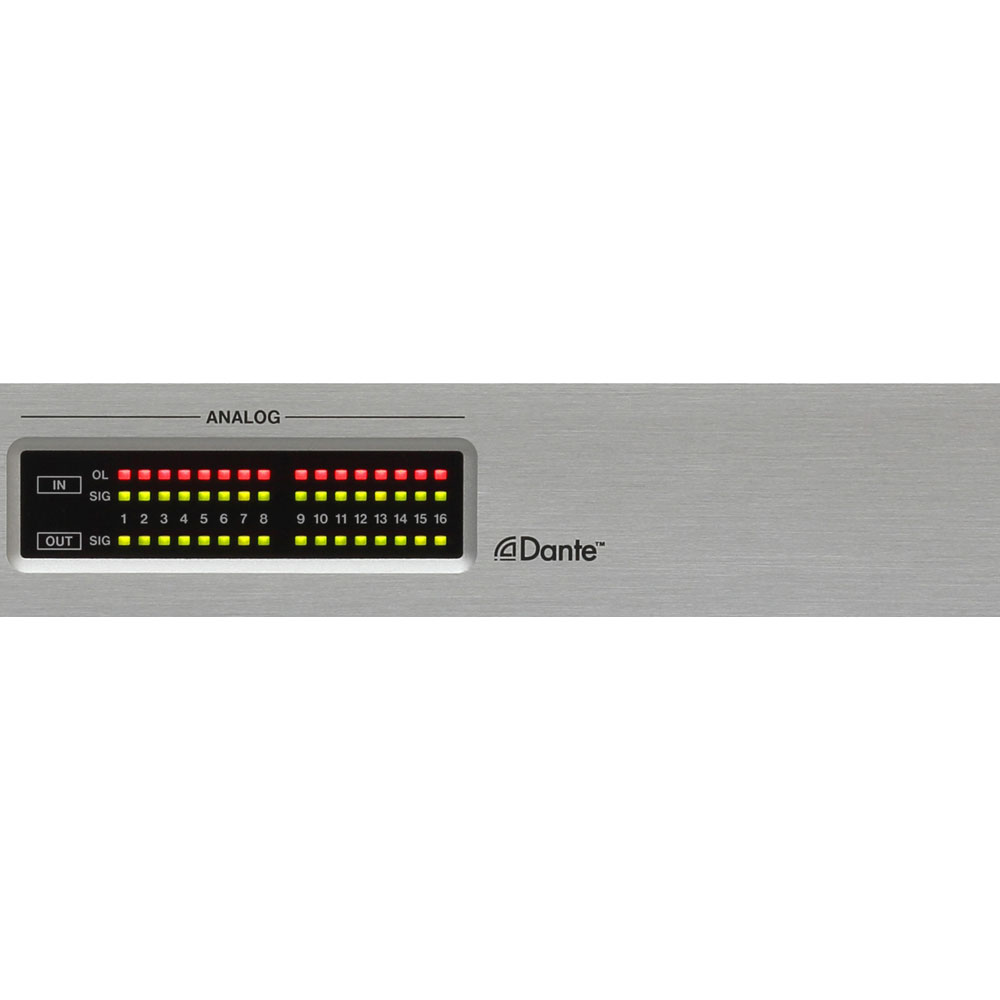

【アナログ入出力信号のレベル監視が可能なシグナル/オーバーロード・インジケーター搭載】
フロントパネルにアナログ入出力の信号の確認が可能なシグナル/オーバーロード・インジケーターを搭載しています。シグナルインジケーターは-60dBFsを超えると点灯します。

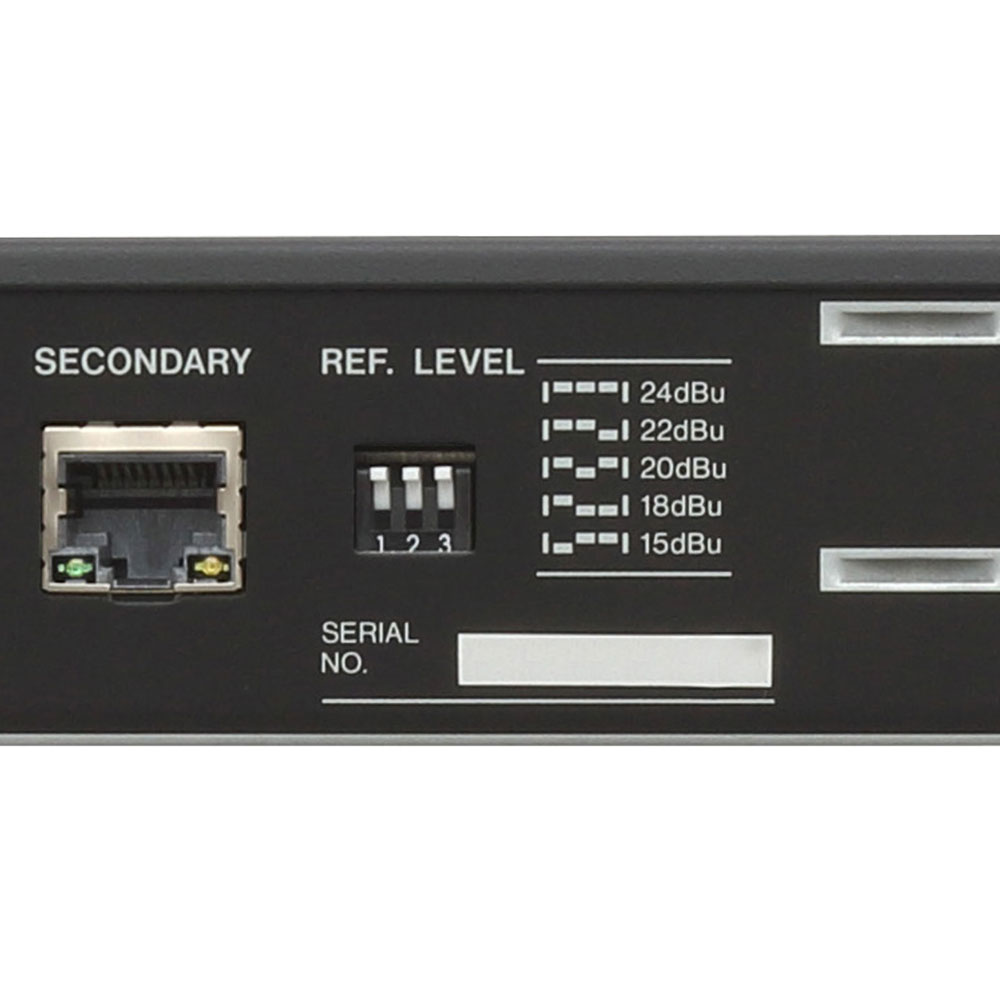

【設備用途、PA、放送局など様々なシーン対応可能な5段階のリファレンスレベル設定が可能】
『ML-16D』は、最大16チャンネルのアナログライン入力および出力信号をDanteに変換することが可能です。

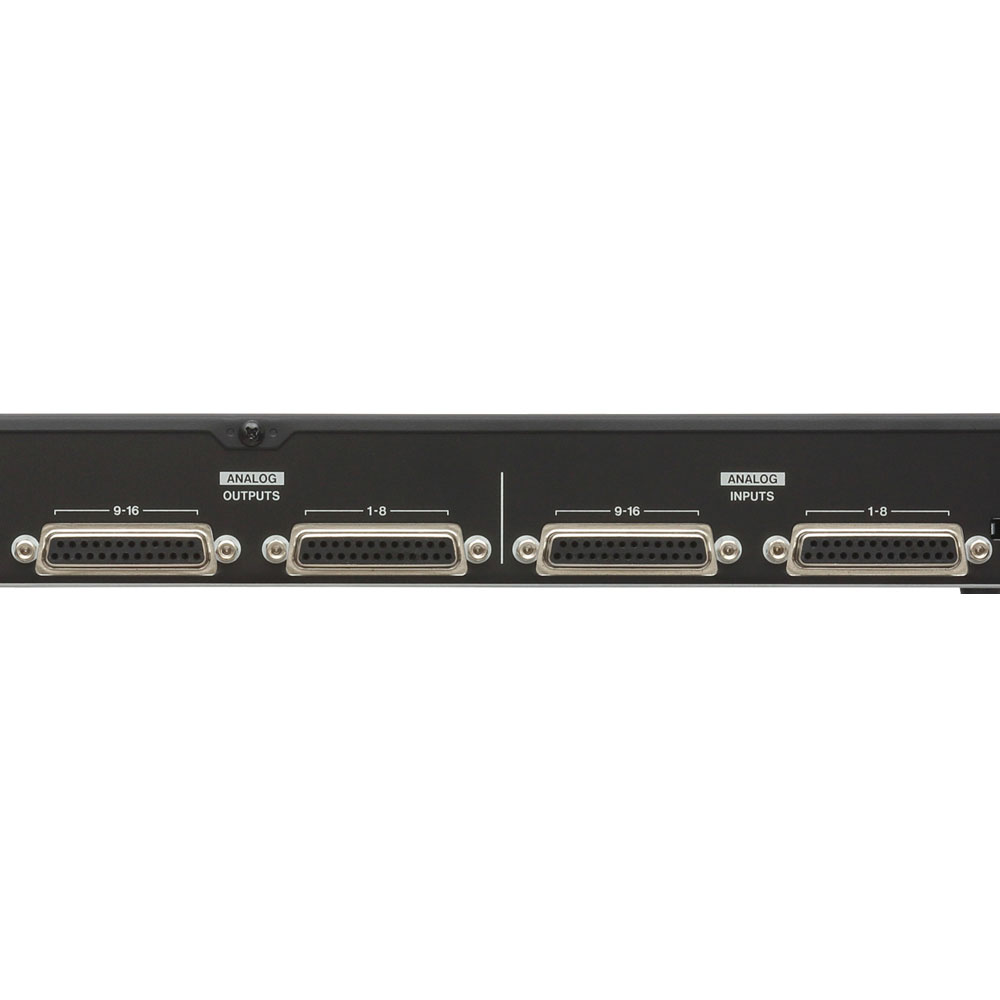

【アナログライン⼊出⼒端子としてD-sub 25pin コネクターを標準搭載】

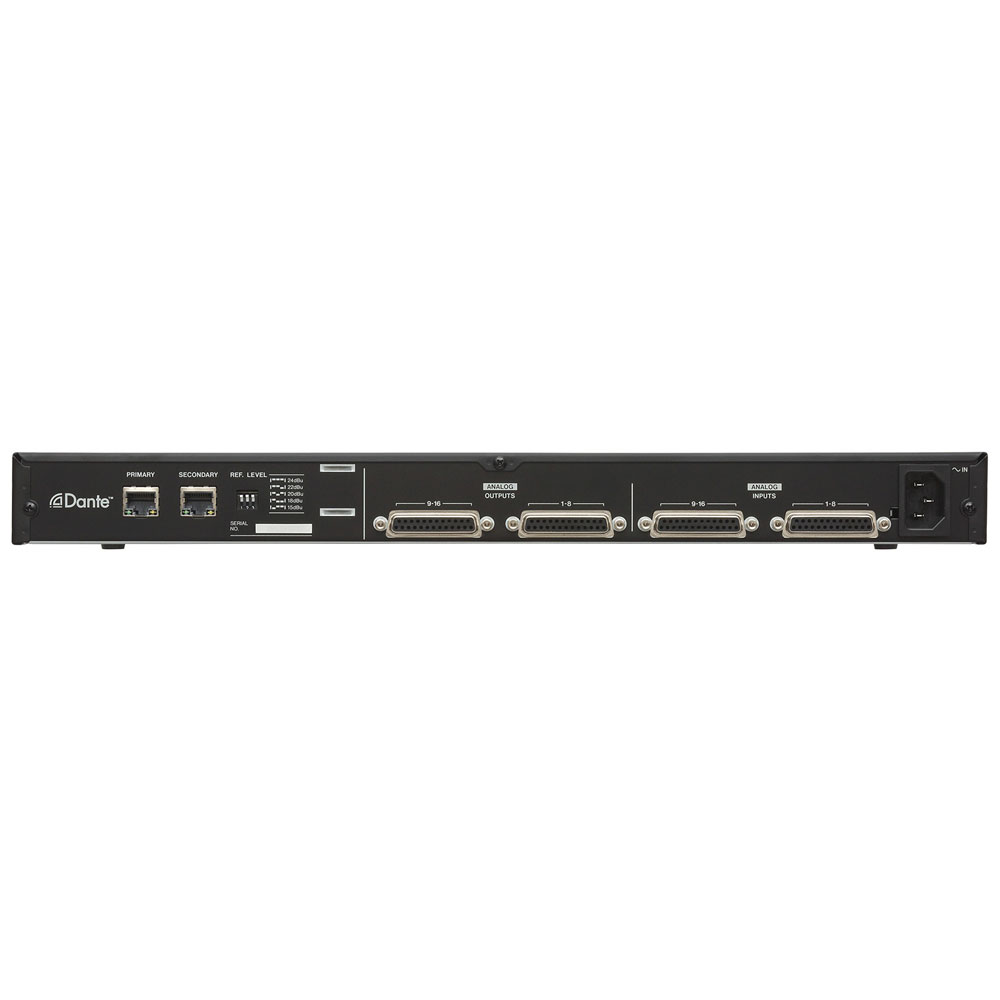

リアパネルにD-sub25p端子を搭載しています。

【用途に合わせてフレキシブルなコネクタの選択を可能にするブレイクアウト・ボックス】

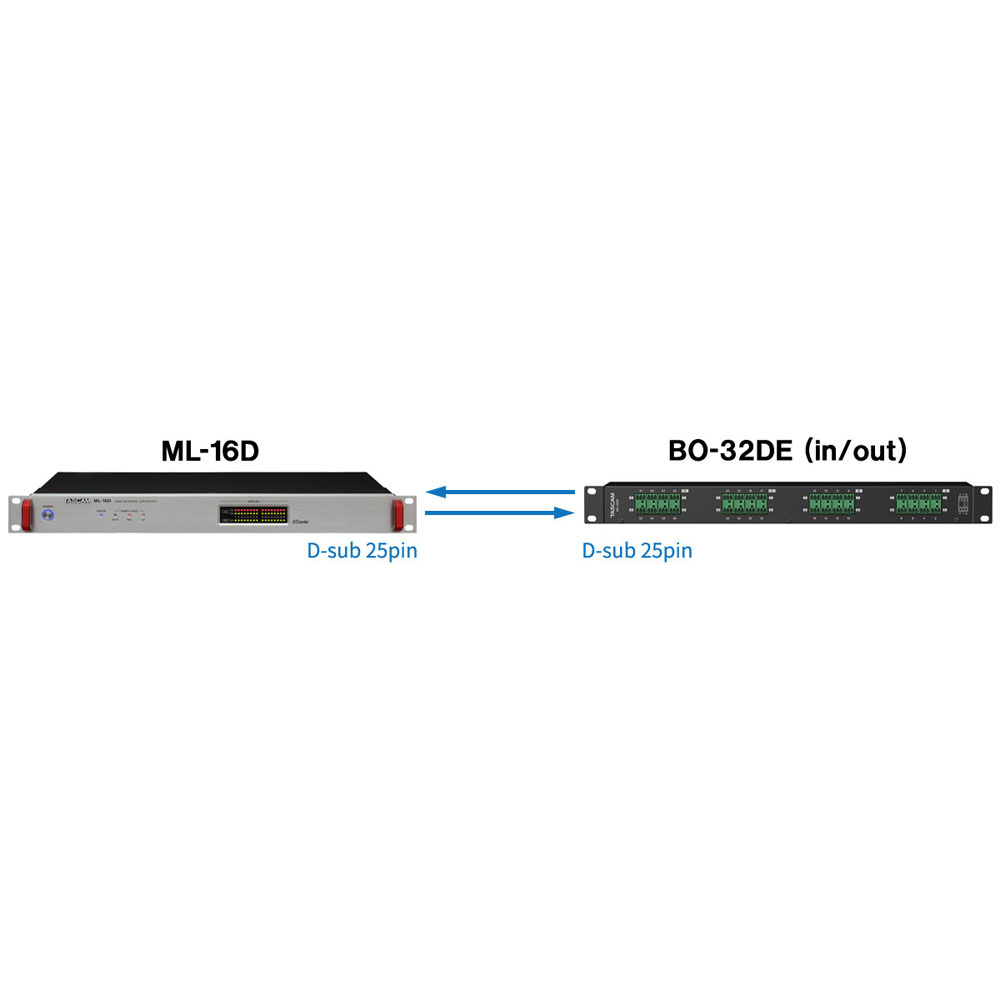

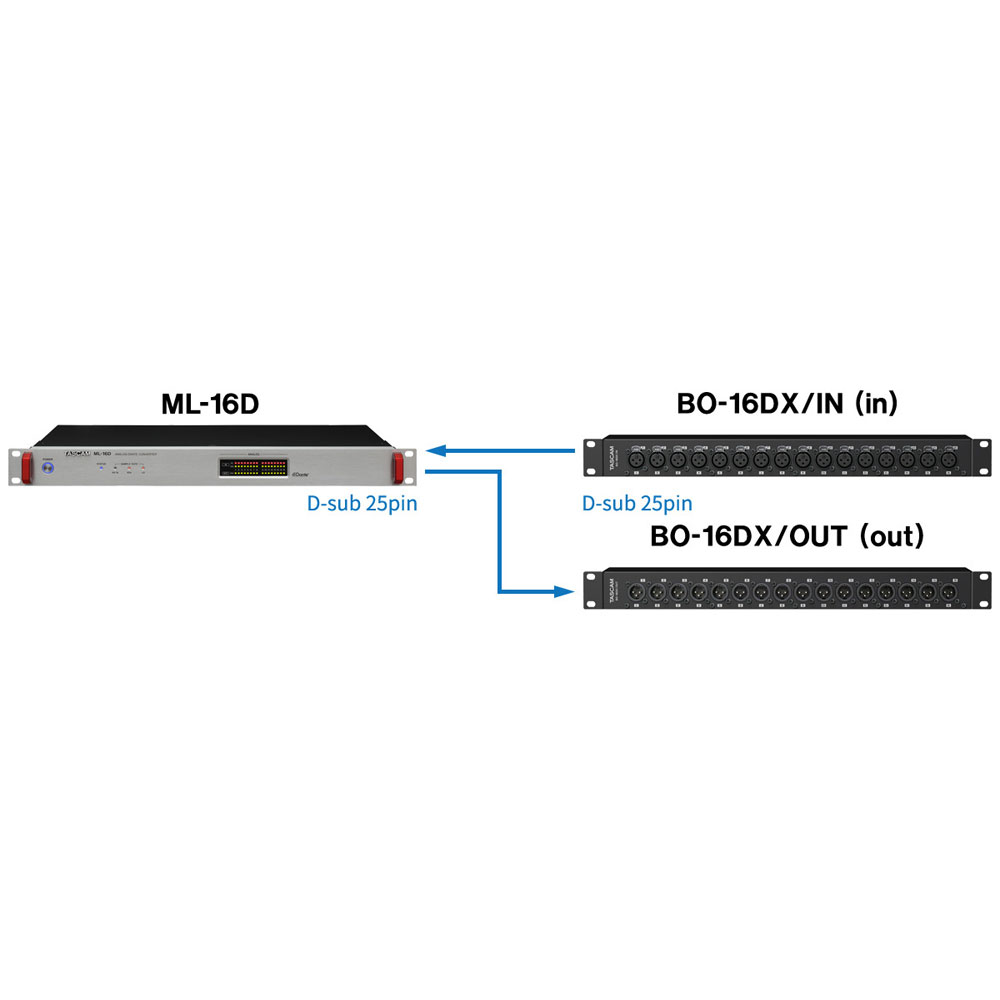

オプションのブレイクアウト・ボックス「BO-32DE」「BO-16DX/IN」「BO-16DX/OUT」を組み合わせることによりEuro Block端子への変換、XLR端子への変換が可能です。

【機能一覧】
・16チャンネル アナログライン入出力
・Danteインターフェース標準装備
　1. Dante Primary/Secondaryを搭載しリダンダントに対応
　2. SMPTE ST 2110-30に対応
　3. AES67にも対応。RavennaなどAES67と互換のあるネットワークオーディオとも接続可能
　4. Dante Controllerを使用してフレキシブルなるルーティングが可能
・最高 96kHz/24bitに対応
・アナログ入出力信号のレベル監視が可能なシグナル/オーバーロード・インジケーター搭載
・設備用途、PA、放送局など様々なシーン対応可能な5段階のリファレンスレベルの設定が可能
・機器の故障やエラーなどを知らせるSTATUSインジケーター搭載
・Danteインターフェース経由でのファームウェアアップデートが可能
・ライン入出力端子としてD-sub 25pinを標準搭載
・1U ラックマウントサイズ
・オプションのD-sub⇔Euro blockブレイクアウト・ボックスを使用することで設備用途へ最適なEuro Blockコネクターに対応
・オプションのD-sub⇔XLRブレイクアウト・ボックスを使用することでステージボックスとしての用途など汎用性のあるXLRコネクターに対応

【仕様説明】
■アナログ：
・チャンネル数：16ライン入力/16ライン出力
■デジタル：
・サンプリングレート：44.1k/48k/88.2k/96k Hz
・ビット長：16bit/24bit
■アナログ入出力：
［ライン入力］
・コネクター：D-sub 25pin メス
・コネクター：インチタイプ No.4-40 UNC
・ピンアサイン：AES59-2012に準拠TASCAMピンアサイン
・規定入力レベル：+4dBu、+6dBu（最大入力レベルが+15dBuのときのみ）
・最大入力レベル：+24dBu、+22dBu、+20dBu、+18dBu、+15dBu（REF. LEVEL切り換えスイッチの設定による）
・入力インピーダンス：10kΩ以上
［ライン出力］
・コネクター：D-sub 25pin メス
・コネクター：インチタイプ No.4-40 UNC
・ピンアサイン：AES59-2012に準拠TASCAMピンアサイン
・出力インピーダンス：200Ω以下
・適合負荷インピーダンス：2kΩ以上
・規定出力レベル：+4dBu、+6dBu（最大出力レベルが+15dBuのときのみ）
・最大出力レベル：+24dBu、+22dBu、+20dBu、+18dBu、+15dBu（REF. LEVEL切り換えスイッチの設定による）
■デジタル入出力：
・コネクター：RJ-45×2
・伝送プロトコル：Dante
・Gigabit Ethernet規格：1000BASE-T（IEEE 802.3ab）
・ケーブル：カテゴリー5e以上のSTPケーブル
■電源：AC100V、50/60Hz
■消費電力：14W
■外形寸法：483(W)×45(H)×303.8(D)mm
■質量：3.3kg
■動作温度：0〜40˚C
■付属品：電源コード、ラックマウントビスキット、取扱説明書(保証書付き)

【性能】
●ANALOG IN → Dante OUT
■周波数特性：
・20〜20k Hz：+0.1dB/-0.5dB (-16dBFS入力、Fs=44.1k/48k Hz、JEITA)
・20〜40k Hz：+0.1dB/-0.5dB (-16dBFS入力、Fs=88.2k/96k Hz、JEITA)
■歪率：0.001%以下 (-1dBFS入力、1kHz、Fs=44.1k/48k/88.2k/96k Hz、JEITA)
■S/N比：113dB以上 (Fs=44.1k/48k/88.2k/96k Hz、JEITA)
■クロストーク：115dB以上 (1kHz、Fs=44.1k/48k/88.2k/96k Hz、JEITA)

●Dante IN → ANALOG OUT
■周波数特性
・20〜20k Hz：+0.1dB/-0.5dB (-16dBFS入力、Fs=44.1k/48k Hz、JEITA)
・20〜40k Hz：+0.1dB/-1.0dB (-16dBFS入力、Fs=88.2k/96k Hz、JEITA)
■歪率：0.001%以下 (-1dBFS入力、1kHz、Fs=44.1k/48k/88.2k/96k Hz、JEITA)
■S/N比：110dB以上 (Fs=44.1k/48k/88.2k/96k Hz、JEITA)
■クロストーク：115dB以上 (1kHz、Fs=44.1k/48k/88.2k/96k Hz、JEITA)
※RoHSに対応しています。
※仕様および外観は改善のため予告なく変更することがあります。

JANコード：4907034129560
