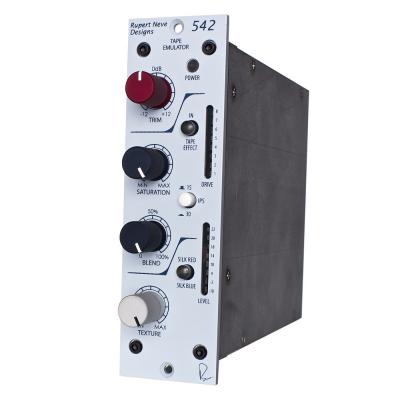

Rupert Neve Designs Portico 542 テープエミュレーター 500 Series Tape Emulator

【500シリーズ用テープエミュレーター】
究極の "サウンドパレット" Portico 5042 を受け継ぐ500シリーズモジュールとなる 542 は、テープレコーダーが備える特徴と厚みを持った音楽的な効果を提供する新しい機能が備わっています。542 には素晴らしい3次倍音効果をもたらす "トゥルーテープ" 回路に加え、ソフトクリップ機能によってソースから耳障りな成分を除去します。そして多彩な Silk（シルク）/ Texture（テクスチャー）回路で2次倍音を強調した3種類のトランスフォーマートーンを演出し、ウェット/ドライコントロールで最適なサチュレーション量を調整することができます。
トゥルーテープ回路はデジタルによる擬似効果ではなく、カスタム設計のトランスフォーマーをテープレコーダーの録音ヘッドのように扱い、適切に調節された再生アンプとともにテープ録再時のサウンドを再現し、録音ヘッドに電圧をかけた際と同様のサチュレーション効果を得ることができます。
ソフトクリップ回路は信号過多の際のピークトランジェントを柔らかくし、不要な歪みを防ぎます。また、よりディープなテープサウンドのために、15と30の IPS（テープスピード）設定とプリ/ポストテープのブレンドコントロールも用意されています。そして Portico II シリーズのモジュールにも備わっている Silk / Texture 回路で、出力トランスフォーマーによる最終的な倍音比と音色の仕上げを行います。

【542の必要性と役割】
一昔前までは、テープのノンリニア特性（つまり原音に対する忠実性）は特色というよりは欠点と考えられていました。そしてデジタルシステムの出現と普及に従ってリニアな作業が当たり前になり、逆に多くのノンリニアのオーディオ処理が再評価されることとなりました - テープレコーダーのサウンド効果もそのひとつです。ノンリニアデバイスを扱う際、リニア設計とは異なり、ユーザーは適切な効果を得るためにゲインを積極的に操作して、その回路の最も美味しい部分、いわゆるスイートスポットを見つける必要があります。エンジニアとっては語る必要もなく当前のことですが、この小さな努力によって習得した技術は、楽曲のインパクトを高めるための劇的な効果をもたらす要因のひとつとなります。
542 のトゥルーテープ回路によるノンリニア特性とサチュレーションコントロールによる適切な効果を得るには、入力レベルとドライブ量に注意を払う必要があります。542 のテープ回路の入力レベルはサチュレーションコントロールの位置とドライブレベルとともにその特徴的なサウンドを決定付けます。サチュレーションが増すと低域の補正作用は減少し、ドライブレベルを "5" に設定するとソフトクリップが作動します。低域特性とトータルハーモニックディストーションの最適なバランス、そして必要に応じたソフトクリップに関する操作は、サチュレーション、トリム、ブレンドコントロールで行います。場合によっては、542 に入力する前にダイナミクスプロセッサーを使用してゲインを整える必要があるでしょう。

設定に関する概略は次の通りです :

入力レベルを 2〜10 dBu 付近に設定し、サチュレーションを加え、15/30 IPS を選び、Silk を操作、ブレンドで適度な量を仕上げます。エンジニアはソース音源に対して最良の結果を得るために、常にテープ処理する前のサウンドとテープサチュレーションしたサウンドのレベルバランスを見つけることに時間を費やしますので、同様にお望みの結果になるようにブレンドコントロールを操作しましょう。
サチュレーションと "テープヘッド" レベルの関連性と作用を理解し、より適切な操作をするアイディアを得るには、マニュアル後半の技術白書に記載された周波数特性、および周波数特性によるTHDのグラフを参考にすると良いでしょう。
また、実際のテープマシーンと同様にトゥルーテープ回路には不安定な要素を生み出す "フラックスループ" も備わっています。これは強い近隣磁界の影響を受けた信号を拾い上げるために使用されます（この影響はソースがパワーサプライやパワーアンプ、コンピューターディスプレイなどの近くに位置する際と似ています)。
もちろん、テープ回路を含めユニット全体に作業環境に散在する電磁波などの影響を最小限にとどめるためのシールド設計も施されています - もし、テープ回路をオンにした際にハムノイズが混在する場合、542 の設置場所を変え、磁界の発生源から遠ざけてハムノイズの軽減を試みてください。

【Texture コントロール】
Texture はソース素材に含まれている音楽的な倍音成分を操作、調整する機能で、Silk モードはその倍音成分を切り替えます。542 の Texture コントロールは、Portico に装備されているオリジナルの Silk 回路よりも最大でおよそ4倍のハーモニックディトーションを意図的に加えることができます。
Silk はその歪みと倍音効果によって、Rupert Neve 氏が過去に設計したクラスAのビンテージ機器の特性を思い起こさせてくれることでしょう。542 においては音色全体をコントロールし、テープの効果をより良い方向に仕上げる際に使用します。

【Rupert Neve 氏が設計した500シリーズモジュール】
「実用的な500シリーズモジュールを開発することはそんなに難しいものではなかったのですが、電流、電圧、スペースの制約上、500シリーズ以外の製品の品質と同等になるよう設計をすることはちょっとした挑戦でした。
私たちは、この500シリーズを納得のいくレベルで完成させるために、数々のトランスフォーマーや回路設計を試しました。結果、ヘッドルームに関してはやむを得ない妥協も少しばかり強いられましたが、通常の Portico シリーズと比較してもほぼ遜色ないレベルの存在感と心地よさを実現した500シリーズが生まれました。
これは近年のハイクォリティースタジオに最適で、そのサウンドとともに利便性とスペースファクターがもたらす恩恵をすぐに実感することができるでしょう。」
- Rupert Neve
542 のライン入出力はトランスフォーマーバランス仕様です。その音質は、直流電気の分離、1層片面の基板回路とグランドノイズ問題から解放された設計によって保証されています。つまりはユニットを通すだけで、多くの信号ソースクォリティーを改善、あるいは心地良い結果をもたらします。とくにデジタルドメインのソースではその効果は絶大と言っていいでしょう。この高い透明度と安定したサウンドの個性は、35〜40年前からずっと変わらない Rupert Neve 氏が設計した機器に共通するものです。

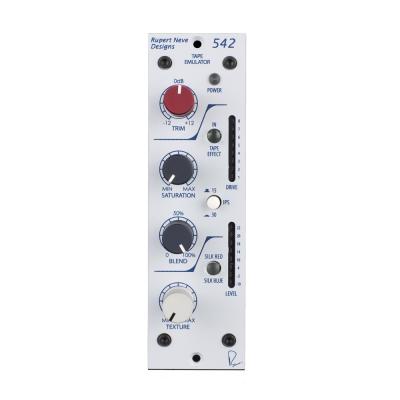

【特長】
・TAPE In - テープイン
"トゥルーテープ" 機能をオンにします。サチュレーション、ブレンド、15/30 IPS 切り替えの設定が有効になります。

・TRIM - トリム
ライン入力に対して ±12 dB のゲイン微調整を行い、テープ回路に送ります。

・SATURATION - サチュレーション
テープヘッド回路に送る信号レベルを設定します。この設定を上げることで、録音ヘッドに送る量を上げ、再生アンプのゲインを下げて回路全体が信号過多によるオーバーロードとなることを防ぎます。実際のテープレコーダーでは録音と再生、それぞれのゲインが独立しています。しかしながら 542 はこの2つのゲインコントロールを一括して扱います。このことでシンプルな操作で十分なテープサチュレーションを得ながら、適切な出力レベルを施します。加えてソフトクリップ機能がさらなるレベルオーバーを防ぎます。
また、サチュレーションノブの操作は低域にも作用します。通常、テープヘッドへのレベルが低いと低域のロスが生じます。サチュレーションコントロールは低域補正回路にも作用し、サチュレーションが低い時に低域をブーストし、高い設定の際は補正機能をオフにします。この機能により、ベースやキックドラムなどのソースに対して、クリーンかつブーストされたローエンド（低サチュレーション設定）から密度の濃いサチュレーションの効いたローエンド（高サチュレーション設定）まで必要に応じた効果をノブ操作ひとつで得ることができます。

・15/30 IPS - テープスピード 15/30
テープマシーンのプリエンファシス/ディエンファシス処理と、録音/再生した際のキャラクターを選ぶスイッチです。15 IPS（テープスピード秒速15インチのシミュレーション）は 60 Hz 近辺の低域に特徴的な "ヘッドバンプ" 効果を備え、高域に適度なロールオフが生じます。30 IPS（秒速30インチのシミュレーション）はよりフラットな高域特性と 120 Hz 近辺のヘッドバンプ効果が特徴になります。

・BLEND - ブレンド
テープ回路を通す前の信号（プリテープ）と通した後の信号（ポストテープ）のミックスバランスを設定します。この機能はサチュレーション効果のブレンド量の調節としても機能します。これにより、原音のダイナミクスや明瞭さを維持しつつ、十分なテープサチュレーションの効果を得ることができます。
*ブレンドコントロールは Silk / Texture コントロールのサウンドには影響しません。この回路は出力段に位置します。

・SOFT CLIP - ソフトクリップ
トゥルーテープ回路でレベルがメーターの "5"（最初の黄色LED）に達した際、ソフトクリップの動作が始まります。ソフトクリップはドラムのような鋭いトランジェントを持った素材の処理に最適で、サチュレーションとともにブレンドコントロールでその効果のバランスを調整します。

・SILK / TEXTURE - シルク / テクスチャー
Silk は、出力トランスのネガティブフィードバックを低減し、周波数特性を Rupert Neve 氏が過去に設計したビンテージ機器に近づける働きをします。"ブルー" モードではソース素材の低域から中低域の倍音に作用し、サウンドにふくよかさをもたらします。赤の "Silk+" モードではソース素材の中高から高域の倍音を強調し、サウンドに輝きを与えます。

・LEVEL / DRIVE METERS - レベル / ドライブメーター
2つの8セグメントLEDのレベルメーターは 542 の出力とドライブレベルを表示します。
レベルメーターはシルク回路前の出力レベルを表示し、ドライブメーターはテープ効果を有効にした際の "録音ヘッド" レベルを示します。ソフトクリップ回路は、ドライブレベルが "5" に達した際に作動します。

【仕様】
・ラインアンプ（テープ回路オフで測定）
最大出力レベル
+23.25 dBu

・周波数特性
+10 dBu、ユニティーゲインにて計測
±0.25 dB @ 5 Hz〜60 kHz
-2dB @ 120 kHz

・ノイズレベル
メインアウトで計測、unweighted、22 Hz〜22 kHz、40 Ω ターミネート
-100 dBu 以下 @ ユニティゲイン

・THD+N（全高調波歪み率）
+20 dBu 出力
0.0025% 以下 @ 1 kHz
0.07% 以下 @ 20 Hz

・テープ回路オン時

周波数特性
15 IPS、-0 dBu 入力 :
-3 dB @ 28 kHz
0 dB @ 10 Hz、サチュレーション最小
+5 dB @ 60 Hz、サチュレーション最小
-3 dB @ 20 kHz、サチュレーション最大
-3 dB @ 12.5 Hz、サチュレーション最大
+2.4 dB @ 60 Hz、サチュレーション最大
30 IPS、-0 dBu 入力 :
-3 dB @ 120 kHz
-3 dB @ 10 Hz、サチュレーション最小
+3.15 dB @ 125 Hz、サチュレーション最小
-3 dB @ 100 kHz、サチュレーション最大
-3 dB @ 12.5 Hz、サチュレーション最大
+1.3 dB @ 110 Hz、サチュレーション最大

ノイズレベル
メインアウトで計測、unweighted、22 Hz〜22 kHz、40 Ω ターミネート
-100 dBu 以下 @ サチュレーション最小
-100 dBu 以下 @ サチュレーション最大

THD+N（高周波歪み率）
15 IPS、-0 dBu 入力 :
0.4% 以下 @ 3 kHz
1% 以下 @ 175 Hz
1% 以下 @ 175 Hz、サチュレーション最小
1% 以下 @ 6 kHz、サチュレーション最大
0.3% 以下 @ 1 kHz、サチュレーション最大
3% 以下 @ 50 Hz、サチュレーション最大
30 IPS、-0 dBu 入力 :
1% 以下 @ 1 kHz
0.6% 以下 @ 400 Hz、サチュレーション最小
5% 以下 @ 20 Hz、サチュレーション最小
1% 以下 @ 6 kHz、サチュレーション最大
1.5% 以下 @ 20 kHz、サチュレーション最大
0.4% 以下 @ 1 kHz、サチュレーション最大
3% 以下 @ 50 Hz、サチュレーション最大

・電源
500シリーズラックより供給、110〜125mA @ ±16V DC

仕様は予告なく変更となる場合があります。
